Marantec Comfort ST300 Kit – Drehtorantrieb für 2-flügelige Tore mit 868 MHz bi.linked
Das Marantec Comfort ST300 Kit ist eine komplette Antriebslösung für zweiflügelige Drehtore. Der leistungsstarke 24-V-Drehtorantrieb eignet sich für Torflügel mit einer Breite von bis zu 3,0 Metern, einer Höhe von bis zu 2,0 Metern und einem Gewicht von maximal 400 kg je Torflügel.
Die robusten ST3024 Motor-Aggregate arbeiten besonders leise und erreichen eine maximale Zug- und Druckkraft von 1.400 N. Sämtliche mechanischen Bauteile sind gegen Witterungseinflüsse geschützt. Das stabile, UV-beständige Kunststoffgehäuse ermöglicht einen zuverlässigen Einsatz im Außenbereich.
Dank der bewährten 2-Draht-Technologie eignet sich der Antrieb auch besonders gut für die Nachrüstung bestehender Toranlagen. Die integrierte Funktechnologie 868 MHz bi.linked ermöglicht eine verschlüsselte und zuverlässige Funkübertragung zwischen Handsender und Torsteuerung.
Vorteile und Merkmale
- Für zweiflügelige Drehtore
- Für Torflügel bis 3,0 m Breite und 2,0 m Höhe
- Maximales Torflügelgewicht: 400 kg je Flügel
- Leistungsstarker 24-V-DC-Antrieb
- Maximale Zug- und Druckkraft: 1.400 N
- Maximaler Öffnungswinkel: 128°
- 2-Draht-Technologie für eine einfache Nachrüstung
- Sehr leise Antriebsmechanik
- Mechanische Bauteile gegen Witterungseinflüsse geschützt
- Stabiles und UV-beständiges Kunststoffgehäuse
- Tor- und Pfeilerwinkel für eine einfache Montage enthalten
- Verschlüsselte Funktechnologie 868 MHz bi.linked
Funktionen der Torsteuerung
- Stromabhängige Hinderniserkennung mit Reversierung
- Soft-Start, Soft-Stopp und Soft-Lauf
- Automatische Zulauffunktion
- Programmierbare Teilöffnung, beispielsweise als Fußgängerdurchgang
- Toraufzeit und Vorwarnzeit getrennt programmierbar
- Laufgeschwindigkeit für die Richtungen AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit und Soft-Lauf-Position getrennt einstellbar
- Programmierbares Wartungsintervall
- Integrierter Zyklenzähler
- Fehlersignalisierung und einfache Reset-Funktion
- Programmierung und Zustandsanzeige über LED-Anzeige
Technische Daten
- Antrieb: Marantec Comfort ST3024
- Anzahl Torflügel: 2
- Maximale Torflügelbreite: 3.000 mm
- Maximale Torflügelhöhe: 2.000 mm
- Maximales Torflügelgewicht: 400 kg
- Maximale Laufgeschwindigkeit: 2,5 cm/s
- Maximaler Öffnungswinkel: 128°
- Maximale Zug- und Druckkraft: 1.400 N
- Motorleistung: 90 W
- Betriebsspannung Motor: 24 V DC
- Bauseitige Spannungsversorgung: 230 V / 50–60 Hz
- Nennstrom: 3,5 A
- Schutzart: IP44
- Temperaturbereich: −20 °C bis +55 °C
- Bewegungshub: maximal 400 mm
- Abmessungen je Antrieb: 115 × 177 × 741 mm
- Gesamtlänge ausgefahren: maximal 1.141 mm
- Gewicht je Antrieb: 3,2 kg
- Funkfrequenz: 868 MHz
- Funktechnologie: bi.linked
- Encoder: nein

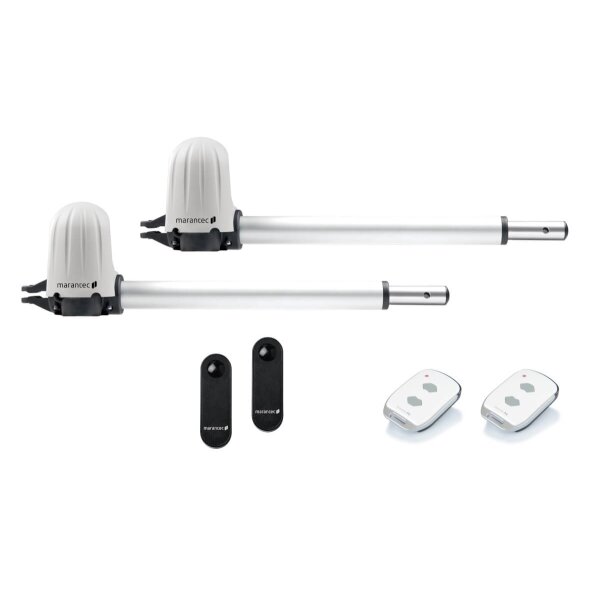

Lieferumfang
- 2 Marantec ST3024 Motor-Aggregate für den linken und rechten Torflügel
- 1 externe Torsteuerung mit integriertem 868-MHz-bi.linked-Funkempfänger
- 2 Marantec Digital 572 Micro-Handsender, 2-Kanal, 868 MHz bi.linked
- 1 Marantec LS22 Einweg-Lichtschranke
- Tor- und Pfeilerwinkel
Hinweis: Die Motor-Aggregate und die Lichtschranke werden ohne Anschlusskabel geliefert. Für die Motoren wird ein geeignetes Kabel mit einem Querschnitt von 2 × 1,5 mm² benötigt.
Wichtig für die Montage: Da die Antriebe ohne Encoder arbeiten, sind mechanische Endanschläge in den Endpositionen AUF und ZU erforderlich. Abhängig von der jeweiligen Toranlage kann außerdem eine aktive Schließkantensicherung notwendig sein. Die Montage, elektrische Installation und Sicherheitsprüfung sollten durch entsprechend qualifiziertes Fachpersonal erfolgen.
